拓普泰克I4M系列在惡劣的環境中，如何實現工業以太網絡穩定可靠的工作?下面給您詳細介紹I4M系列產品的特性：

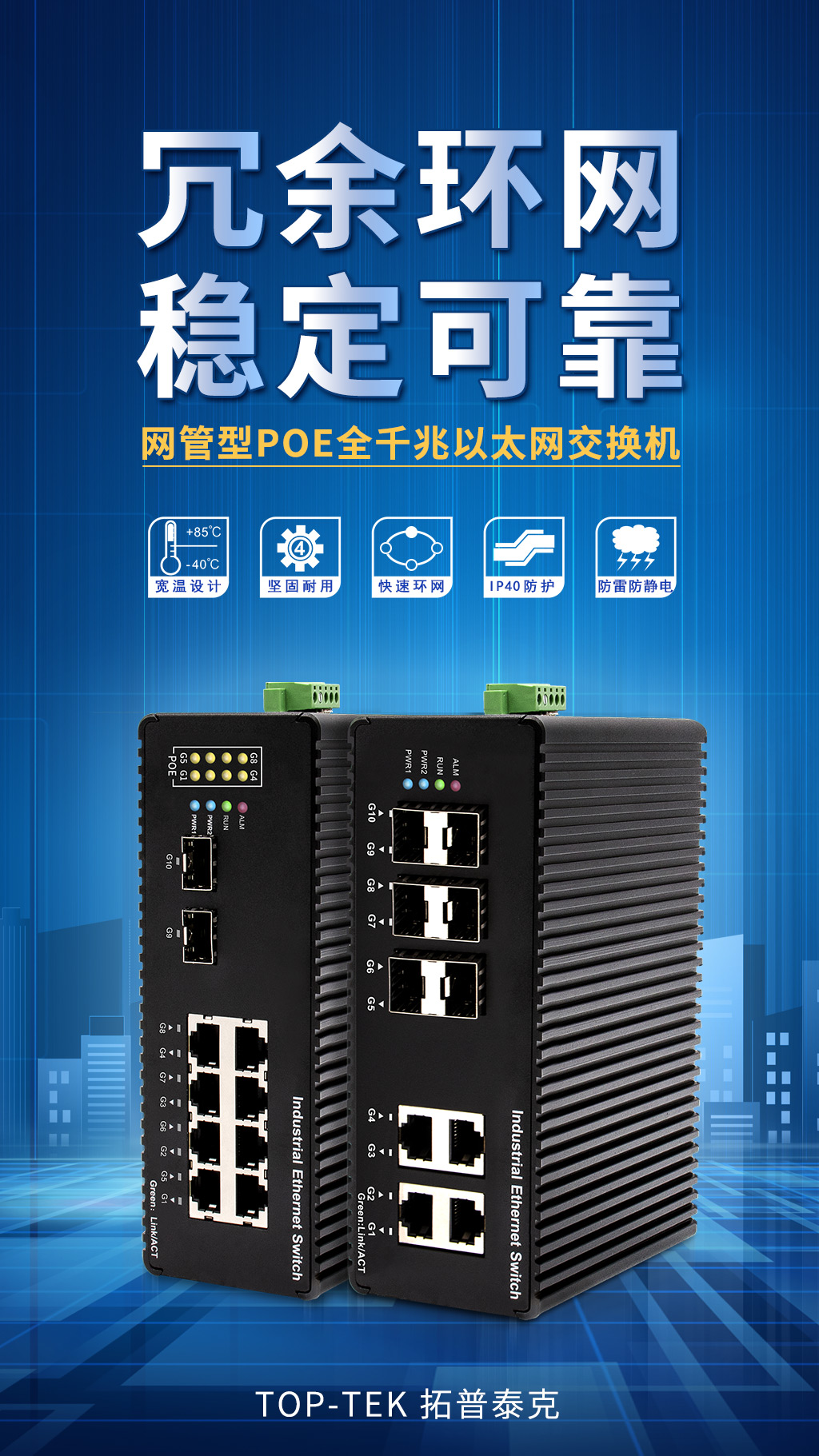

     拓普泰克I4M系列工業以太網交換機能為您的以太網連接提供經濟的解決方案，能讓您的工業以太網設備以太網化、工業以太網化。I4M系列交換機采用工業標準設計，防塵性全封閉結構（IP40等級防護外殼），-40℃～85℃工作溫度范圍設計，過流、過壓及EMC防護，冗余24VDC雙電源輸入，內置智能報警防護，可以幫助系統維護者實時監控網絡的運行狀況，能夠可靠地在惡劣危險的環境中穩定工作。





     一、I4M系列產品技術特點:

     （1）即插即用快速以太網冗余環狀拓?fù)浣Y(jié)構，支持基于快速生成樹算法的TOP-Ring環網協議，全負載情況下線路故障恢復時間小于20ms，增強了系統通信的可靠性;

     （2）支持80臺設備同時組環，光纖接口分冗余和普通直連兩種模式，冗余模式為一主多從結構，支持廣播風暴抑制功能，自動對數據包進行過濾和MAC地址記憶；

     （3）支持8個10/100/1000Base-TX自適應的以太網接口（全雙工、半雙工），和4個1000Base-FX全雙工的多模/單模冗余光纖接口，且電口支持MDI/MDI-X自動連接；

     （4）網管通道獨立于業務通道之外，不影響業務通道帶寬，使網管系統可以免遭網絡病毒及黑客程序的攻擊，提高系統運行的安全性，在確保系統100M線速基礎上，提供基于RS232串口的全局網管平臺，可以賦予網絡內所有設備個性化的名稱；

     （5）支持VLAN標準以控制廣播域和網段流量，提高網絡性能、安全性和可管理性，支持電源、端口鏈路及環網狀態的本地告警和遠端告警；

     （6）采用3.6V—5.5V寬電壓范圍，雙電源冗余及雙電源告警，且內置過流、過壓及EMC保護；

     （7）模塊尺寸小巧，使用工業級元件生產，擁有自主技術產權可以提供完善技術支持

     （8）具有豐富的業務特性，滿足用戶多業務融合、安全、可擴展、易管理的建網需求。



      二、系統硬件主要由以下幾塊組成：

      1、 以太網交換電路
　　采用高性能ASIC交換芯片，實現以太網數據包的二層線速轉發。
      2、 環路控制電路
　　采用FPGA芯片，實現TOP-Ring環網協議，及控制電路。
      3、 網管電路
　　采用高性能8位單片機，實現基于串口的全局網管平臺。
      4、 電源告警輸入電路
　　實現兩路電源告警信息采集。
     5、 告警輸出電路
　　實現電源、端口鏈路及環網狀態的本地告警和遠端告警。
     6、 電源
　　實現電源管理、過流、過壓、EMC保護。
